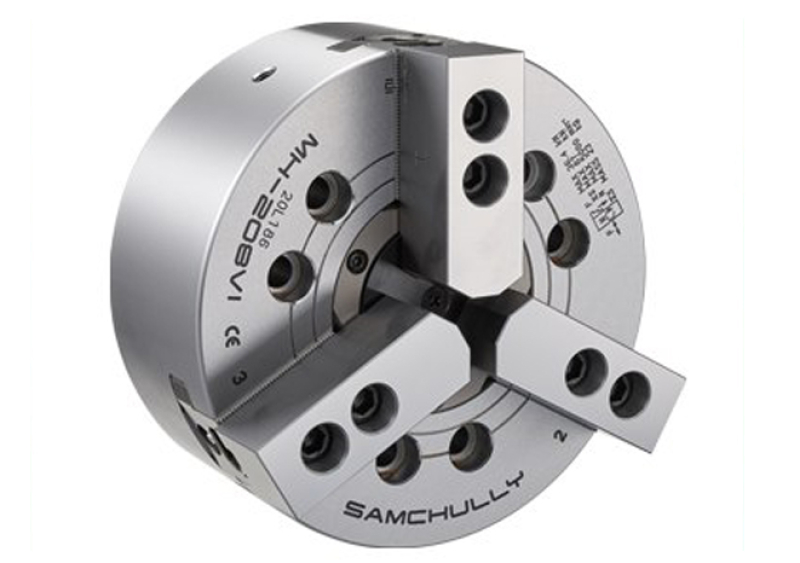

Гидравлический токарный патрон SAMCHULLY MH-208V1

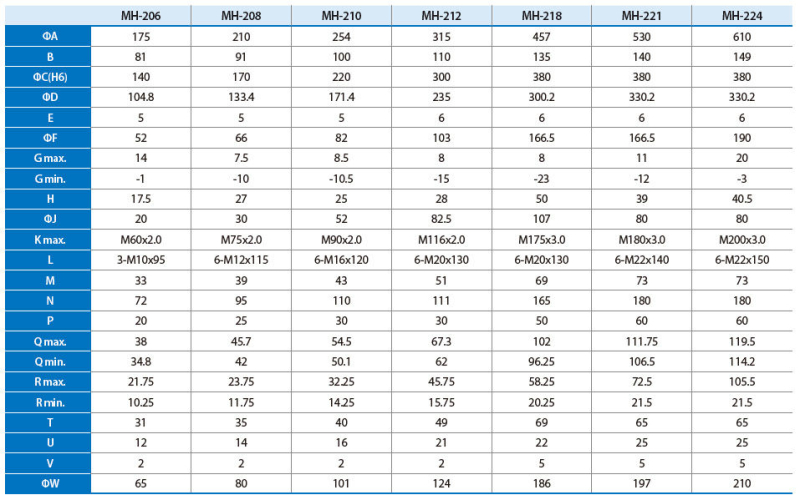

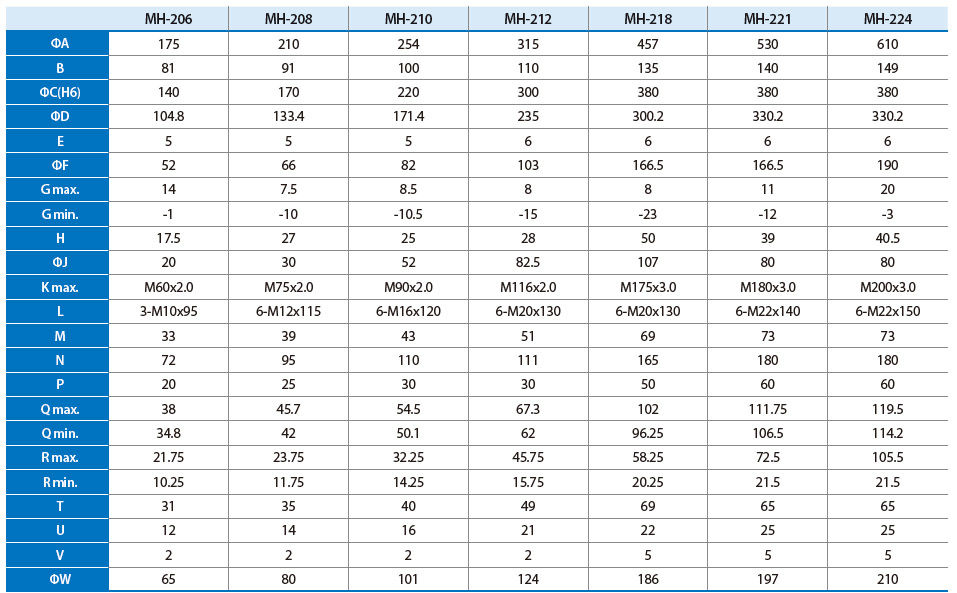

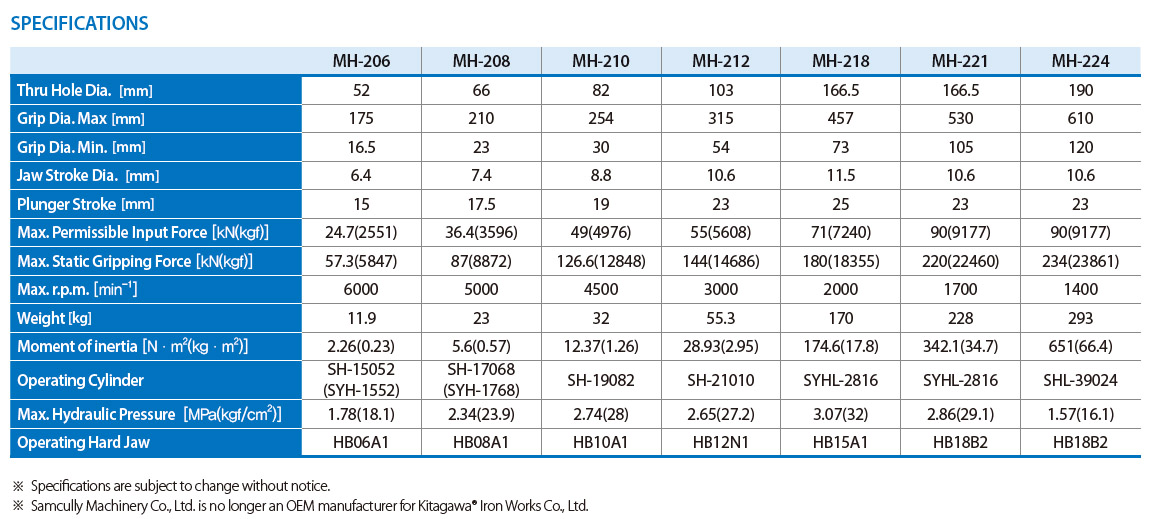

Конструктивно-технические характеристики

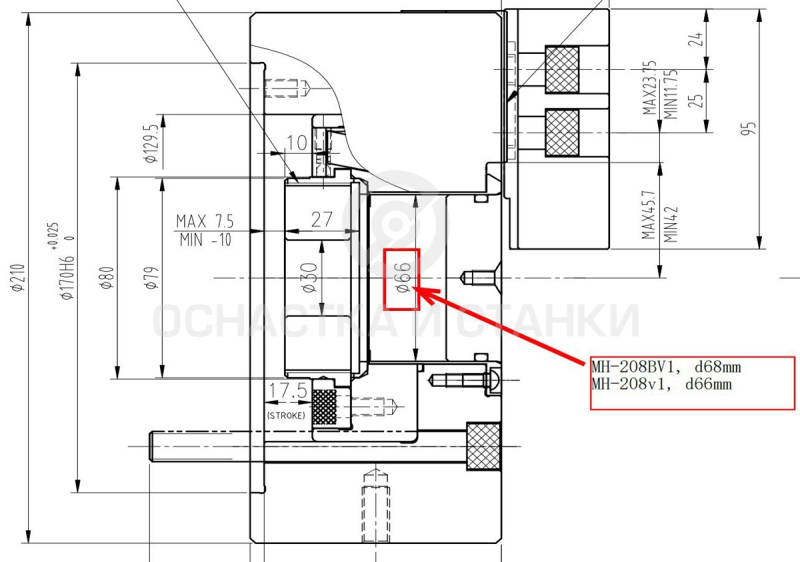

Интерфейс шпинделя и привод
Стандартная комплектация предусматривает монтаж на фланцевый конус шпинделя А2-6 (ISO 702-1 / DIN 55026) с кинематическим соединением патрона к тяговой трубе станка посредством резьбовой муфты М75×2 — метрическая резьба с шагом 2 мм, обеспечивающая прецизионную передачу осевого усилия от гидроцилиндра к кулачковому механизму. В качестве альтернативного варианта возможна адаптация под конус А2-5 с комплектацией специализированным переходным фланцем и изготовлением гайки под индивидуальный размер резьбового соединения.
Материалы и термообработка
Корпус патрона и внутренние функциональные узлы (ведущий диск, клиновые механизмы, направляющие кулачков) выполнены из легированной конструкционной стали с применением процессов закалки и прецизионной шлифовки, что гарантирует:
- твёрдость рабочих поверхностей HRC 58–62;
- шероховатость поверхности Ra 0,4–0,8 мкм на функциональных привалах;
- минимальный износ при циклических нагрузках.
Эксплуатационные параметры
Патрон разработан для интеграции в состав:
- высокоточных токарных обрабатывающих центров;
- горизонтальных станков с числовым программным управлением;
- токарных станков с наклонной станиной.
Конструкция рассчитана на работу в режиме повышенных динамических нагрузок и устойчива к ударным воздействиям, возникающим при прерывистом резании, обработке литых и поковочных заготовок с неравномерным припуском. Обеспечивается стабильность зажимного усилия и высокая повторяемость позиционирования заготовки, что критично для поддержания допусков IT7–IT8 при серийном производстве.
Автоматизация и интеграция
MH-208V1 поддерживает встраивание в автоматизированные производственные линии и совместим с прутковыми подающими устройствами типа IEMCA, LNS, Edge Technologies. Конструкция со съёмной крышкой позволяет организовать непрерывную подачу прутка непосредственно через корпус патрона, исключая необходимость в промежуточных направляющих втулках.
Комплектация поставки (стандартная):
- Токарные кулачки, не подвергнутые термообработке — для последующей индивидуальной проточки под геометрию заготовки;
- Комплект крепёжных элементов;
- Ключ для патрона;
- Смазочный материал для токарного патрона (высокотемпературная консистентная смазка);
- Техническая документация завода-изготовителя;
- Транспортная упаковка и доставка.
Опциональное оснащение:
- Закаленные кулачки — для обработки штучных заготовок без проточки;
- Переходной фланец для нестандартных интерфейсов шпинделя.
